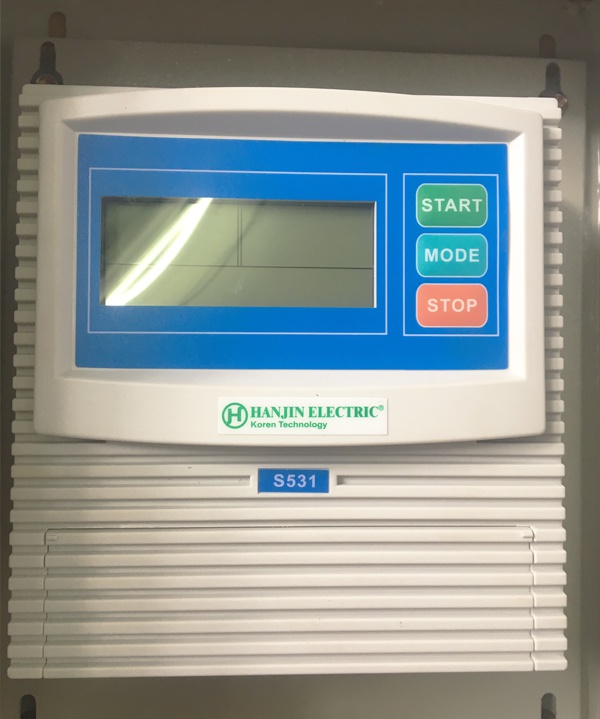

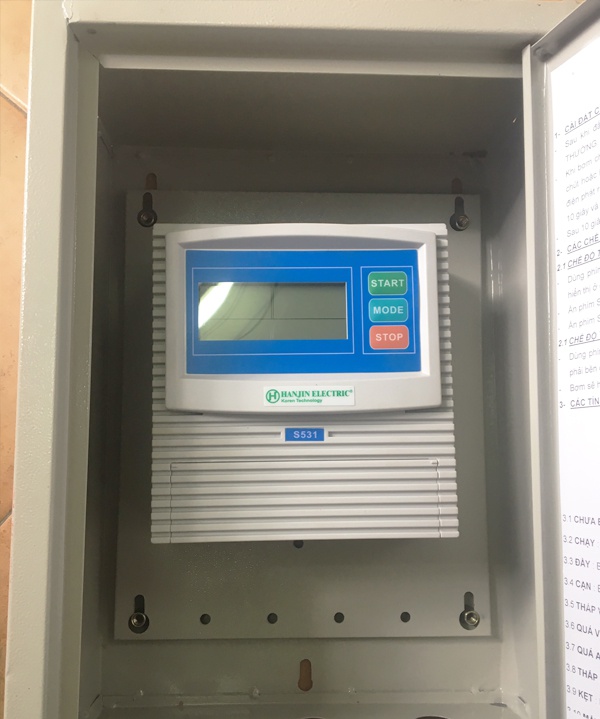

Nội dung dưới đây dành cho người đang chọn tủ cho một cụm bơm cụ thể. Tủ điện HanJin S531 điều khiển thông qua Smart phone thuộc nhóm tủ có chức năng điều khiển qua điện thoại, kèm các chức năng bảo vệ thông dụng.
Phạm vi động cơ đấu được
Theo tài liệu đi kèm, tủ dùng được với cả động cơ một pha và động cơ ba pha, theo các cấp công suất được liệt kê trong bảng thông số của sản phẩm. Trước khi đặt, cần đối chiếu cấp công suất của động cơ đang có với bảng đó; không nên suy đoán theo mã tủ tương tự. Các chức năng bảo vệ được công bố gồm bảo vệ quá áp và thấp áp, bảo vệ quá dòng và thấp dòng, báo cạn, báo đầy, cùng chức năng chống mất pha.
Nghiệm thu phần điện
Biên bản nghiệm thu có giá trị khi nó chứa số đo, không chỉ chứa chữ đạt. Các mục nên có: điện áp từng pha lúc không tải và lúc có tải, dòng từng pha ở chế độ ổn định, trị số đã cài cho từng chức năng bảo vệ, và kết quả thử tác động của từng chức năng đó. Bộ số này là mốc để các lần kiểm sau so sánh; không có mốc thì mọi đánh giá về sau đều là phỏng đoán.
Bố trí và môi trường đặt tủ
Tủ nên đặt ở nơi khô, thoáng, tránh hơi nước và hơi hoá chất, cao hơn mặt sàn để không bị ngập khi rửa sàn. Cửa tủ cần mở được hết để thao tác, và phía trước nên chừa khoảng trống đủ cho một người đứng làm việc. Nhiệt độ bên trong tủ kín có thể cao hơn bên ngoài đáng kể, nên với tủ đặt ngoài trời hoặc gần nguồn nhiệt thì cần cân nhắc quạt thông gió có lưới chắn bụi.
Bảo vệ quá dòng và cách đặt trị số
Rơ le nhiệt hoặc mạch bảo vệ quá dòng chỉ phát huy tác dụng khi trị số cài đúng. Cách làm đúng là cho cụm bơm chạy tới chế độ ổn định, đo dòng thực trên từng pha bằng ampe kìm, rồi đặt ngưỡng cắt cao hơn dòng thực một khoảng hẹp. Đặt theo nhãn động cơ thường cho ngưỡng quá rộng, còn đặt quá sát dòng thực lại gây nhảy oan mỗi lần khởi động. Ghi trị số đã đặt vào nhãn dán trong tủ để lần bảo dưỡng sau không phải mò lại.
An toàn khi thao tác trong tủ
Mọi việc mở tủ để kiểm hoặc siết lại đầu cốt đều phải thực hiện sau khi cắt nguồn và treo biển cảnh báo tại điểm cắt. Cần thử lại bằng bút thử điện trước khi chạm tay, vì mạch điều khiển có thể được cấp từ nguồn khác với mạch động lực. Người thao tác nên dùng dụng cụ có cách điện và đứng trên thảm khô. Đây là các bước ngắn nhưng bỏ qua thì hậu quả không thể sửa được.
Chức năng báo cạn và báo đầy
Báo cạn bảo vệ phần cơ khí: bơm chạy khô làm phớt mất màng nước bôi trơn và hỏng rất nhanh. Báo đầy tránh tràn bể và tránh việc bơm phải chạy liên tục không cần thiết. Tín hiệu thường lấy từ phao cơ hoặc điện cực; phao cơ bền và dễ kiểm, điện cực nhạy hơn nhưng cần vệ sinh định kỳ vì cặn bám làm sai tín hiệu. Khi đấu, nên thử bằng cách nhấc phao bằng tay để chắc mạch tác động đúng chiều.
Chế độ luân phiên khi có hai bơm
Với cụm hai bơm, chạy luân phiên giúp hai máy mòn đều và luôn có một máy dự phòng ở trạng thái tốt. Nếu để một máy chạy chính liên tục, máy còn lại đứng lâu sẽ khô phớt và dễ kẹt khi cần dùng. Tủ nên cấu hình để đổi vai trò theo chu kỳ, và người vận hành cần biết cách chuyển tay khi một máy phải tách ra sửa. Việc này nên được ghi thành một dòng hướng dẫn ngắn dán ngay trong tủ.
Chọn tủ cùng lúc với chọn bơm
Trong dự toán trạm bơm, phần tủ điện hay bị để lại sau cùng rồi bị cắt bớt vì hết ngân sách. Đây là lựa chọn tốn kém về lâu dài, bởi một lần cuốn lại động cơ đã vượt xa chênh lệch giữa tủ đủ chức năng và tủ tối giản. Cách làm hợp lý là xác định các chức năng bảo vệ bắt buộc ngay từ bước thiết kế, xem chúng là phần không thể bỏ, rồi mới cân đối các phần còn lại.
Bảo vệ thấp áp và quá áp
Điện áp thấp làm dòng tăng để giữ công suất, kết quả là cuộn dây nóng dù tải không đổi. Điện áp cao thì gây quá từ thông và cũng sinh nhiệt. Hai ngưỡng này nên được cài quanh mức danh định với dải hẹp vừa đủ để không cắt oan khi lưới dao động nhẹ vào giờ cao điểm. Ở khu vực lưới yếu, nên ghi lại biên độ dao động trong vài ngày trước khi chốt ngưỡng cài.
Điều khiển qua điện thoại và giới hạn của nó
Tính năng điều khiển từ xa giúp bật tắt và xem trạng thái mà không phải tới tận tủ, rất tiện với trạm bơm ở tầng hầm hoặc đặt xa khu vực làm việc. Tuy nhiên đây là lớp tiện lợi, không phải lớp an toàn. Khi mất kết nối hoặc mất tín hiệu, các mức bảo vệ cứng trong tủ vẫn phải tự làm việc. Khi nghiệm thu, nên thử riêng hai phần: phần điều khiển từ xa và phần bảo vệ tại chỗ, không gộp làm một.
Vì sao bảo vệ mất pha là chức năng quan trọng nhất
Khi lưới mất một pha, động cơ ba pha không dừng ngay mà tiếp tục quay nhờ quán tính và từ trường méo, hai pha còn lại phải gánh toàn bộ tải. Dòng trên hai pha đó tăng vọt và cuộn dây nóng lên rất nhanh, thường chỉ trong vài phút. Đây là dạng hỏng phổ biến nhất ở trạm bơm và cũng là dạng hiếm khi được chấp nhận bảo hành, vì nguyên nhân nằm ở phía lưới điện chứ không ở thiết bị. Một tủ có chức năng cắt khi mất pha sẽ ngắt mạch trước khi nhiệt kịp tích tụ.
Khởi động từ và tiếp điểm
Khởi động từ là chi tiết chịu hao mòn nhiều nhất trong tủ vì mỗi lần đóng cắt đều có hồ quang nhỏ trên mặt tiếp điểm. Tiếp điểm rỗ làm điện trở tiếp xúc tăng, sinh nhiệt và gây sụt áp cục bộ. Vì vậy mỗi quý nên mở tủ quan sát mặt tiếp điểm, và nếu thấy rỗ nhiều thì thay cả bộ thay vì đánh giấy nhám. Số lần đóng cắt trong ngày càng nhiều thì chu kỳ kiểm càng phải ngắn.
Đi dây và đầu cốt
Tiết diện dây phải tính theo cả dòng định mức và chiều dài tuyến, vì tuyến dài gây sụt áp và sụt áp lại làm dòng tăng. Mỗi đầu dây cần một đầu cốt ép đúng cỡ và siết đủ lực; chỗ tiếp xúc lỏng là nguồn sinh nhiệt âm thầm trong tủ. Dây điều khiển nên đi tách khỏi dây động lực để tránh nhiễu làm tín hiệu phao hoặc cảm biến sai. Sau khi đấu xong, nên đánh số đầu dây và vẽ lại sơ đồ thực tế dán trong cánh tủ.
Nhật ký vận hành
Một quyển sổ mỏng để ngay cạnh tủ, ghi ngày kiểm, dòng đo được và các bất thường, có giá trị hơn nhiều so với việc nhớ bằng miệng. Khi xảy ra sự cố, chuỗi số liệu trong sổ cho thấy vấn đề xuất hiện từ khi nào và đi theo chiều nào, giúp khoanh vùng nguyên nhân rất nhanh. Sổ cũng là căn cứ khi cần chứng minh thiết bị đã được vận hành đúng hướng dẫn.
Bảo hành và đặt hàng
Bảo hành theo chính sách của nhà sản xuất. Báo giá gửi theo yêu cầu và chưa gồm VAT. Hàng có sẵn kho với số lượng lớn, đơn chốt trong ngày giao trong ngày.
Hỗ trợ chọn tủ theo cấp công suất động cơ: 038 833 0239. Khi liên hệ, xin cung cấp loại nguồn điện và công suất động cơ đang dùng.
