Bơm hỏa tiễn 1 pha 220 V đấu qua hộp tụ đi theo máy, tủ điện tử hoặc tủ điện cơ; máy 3 pha 380 V đấu 3 dây pha vào cọc ra của tủ. Với hộp tụ, đấu dây theo sơ đồ in trên nắp hộp tụ, bọc kín mối nối rồi mới cấp nguồn.
Mục lục
Cách đấu điện máy bơm hỏa tiễn

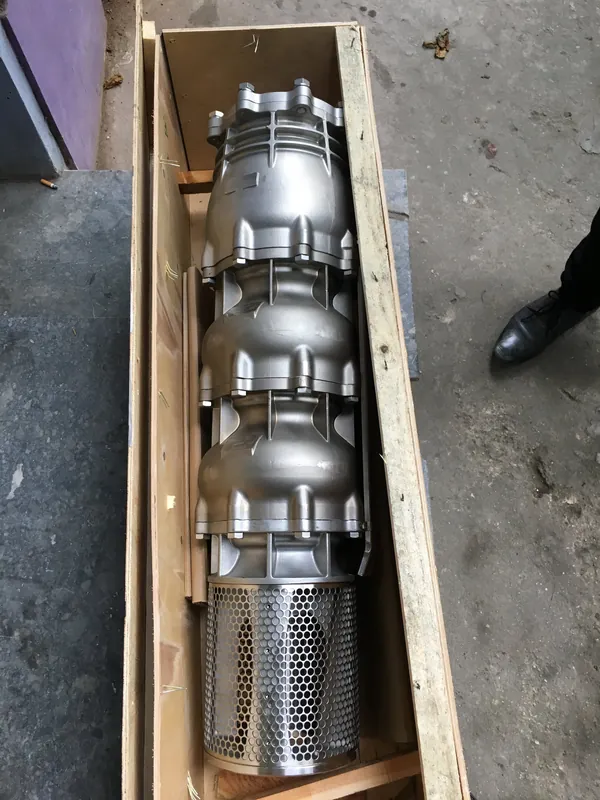

Máy bơm hỏa tiễn (bơm chìm giếng khoan)
được dùng nhiều cho giếng khoan gia đình. Dưới đây, Công ty TNHH Thương mại và Công nghiệp Trung Kiên xin hướng dẫn các bạn cách đấu dây điện máy bơm hỏa tiễn đơn giản, dễ hiểu.
Bơm hỏa tiễn có 2 loại 1pha sử dụng điện áp 220V và loại 3 pha sử dụng điện áp 380V. Ở mỗi loại ta có cách đấu điện riêng.
– Loại 1: Đấu cho dòng máy bơm hỏa tiễn 1 pha (220v)
- Cách 1: Đấu qua hộp tụ điện.
- Cách 2: Đấu qua tủ điện tử.
- Cách 3: Đấu qua tủ cơ.
– Loại 2: Đấu cho dòng máy bơm hỏa tiễn 3 pha (380v)
- Đấu 3 dây pha của bơm vào 3 cọc ra của tủ điện cơ hoặc tủ điện tử.
Nếu chưa rõ công đoạn lắp tủ bơm với máy hỏa tiễn, gọi 0388330239 để được hỗ trợ trực tiếp.
Chuẩn bị công cụ.
- Băng dính điện.
- Cao su non.
- Dây điện 3 lõi, kích thước dây điện sẽ tùy vào công suất bơm.
- Dây cáp ( quý khách cần chọn dây cáp phù hợp với công suất máy).
- Tiếp theo là khóa cáp, chọn loại theo dây cáp.
- Dụng cụ: tô vít thử điện, dây điện, ống chìm giấu dây điện, băng dính đen.
-
Cách đấu điện bơm hỏa tiễn 1 pha 220V qua tụ điện.
B1: Tháo mở hộp tụ đi theo bơm ra.
B2: Lấy dây điện 3 lõi ra kiểm tra, thường dây điện 3 lõi sẽ mang màu đen, xanh, nâu (có thể mang màu khác).
B3: Nối dây điện ở bơm vào dây điện các bạn chuẩn bị. Dây điện theo bơm thường mang 4 sợi, một sợi riêng rẽ là dây mát (tiếp địa), nên nối vào cọc tiếp địa để an toàn khi máy rò điện.
Lưu ý: Quấn 1 lớp cao su non kín phần mối nối và quấn 1 lớp băng dính đen điện bên ngoài. Quấn cẩn thận!
B4: Đấu dây vào hộp tụ theo sơ đồ in trên nắp hộp tụ đi theo máy; không chắc thì gọi 0388330239 trước khi cấp điện.
B5: Đấu nguồn điện.
-
Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.
Cách đấu điện bơm hỏa tiễn 1 pha 220V qua tủ điện tử.
Ưu điểm của tủ điện tử.
- Báo quá A – Thấp A
- Báo quá Vôn – Thấp Vôn
- Báo cạn – báo đầy
Trước khi khởi động hệ thống hãy kiểm tra các yếu tố sau đây :
- B1: Kiểm tra vị trí của các van 2 chiều.
- B2: Đóng áp-tô-mát nguồn.
- B3: Đo điện áp nguồn, đối chiếu với điện áp ghi trên nhãn máy (máy 1 pha ghi 220–240 V).
- B4: Sau khi kiểm tra mọi thứ đều ổn ta tiến hành khởi động hệ thống tủ điện:
- B5: Dùng nút ấn START màu xanh để khởi động máy.
- B6: Kiểm tra dòng điện (I) : I ≤ I (định mức). Nếu I > I (định mức) phải khép bớt van hai chiều nhằm hạn chế bớt lưu lượng đầu ra, đưa về : I ≤ I (định mức).
- B7: Khi muốn dừng máy thì có 2 cách
Dùng nút STOP màu đỏ để dừng máy.
Ngắt áp-tô-mát nguồn.
-
Cách đấu điện bơm hỏa tiễn 1 pha 220V qua tủ điện cơ.
Bơm chìm giếng khoan (bơm hỏa tiễn)
Tủ điện cơ đấu theo sơ đồ in trên tủ đi kèm máy.
-
Cách đấu điện 3 pha 380 V cho bơm hỏa tiễn
Máy 3 pha 380 V không dùng hộp tụ: đấu 3 dây pha của bơm vào 3 cọc ra của tủ điện cơ hoặc tủ điện tử, dây mát nối vào cọc tiếp địa. Các bước kiểm tra sau chỉ áp cho máy 3 pha:
- Kiểm tra chiều quay của máy (đối với bơm đặt cạn).
- Kiểm tra lưu lượng của máy (đối với bơm thả chìm), nên đảo chiều quay để tìm ra chiều quay có lưu lượng lớn hơn ( lưu ý đối với máy bơm thả chìm khi động cơ quay ngược cũng cho lên nước, nhưng áp suất nước bơm rất yếu).
Bơm hỏa tiễn 1 pha đấu được theo sơ đồ trên
Các mã dưới đây chạy điện 1 pha 220 V, đấu theo hộp tụ hoặc tủ điện như hướng dẫn.
- Perotac 4SAM10/10: 1 pha, 1,5 kW (2 HP), cột áp tối đa 67 m, họng xả 1,5 inch, giếng 4 inch.
- Perotac 4SAM8/12: 1 pha, 1,5 kW (2 HP), cột áp tối đa 76 m, họng xả 1,5 inch, giếng 4 inch.
- Redpump 3SAM3/21: 1 pha, 0,75 kW (1 HP), cột áp tối đa 85 m, giếng tối thiểu 3 inch.
- Tụ điện khởi động: linh kiện thay thế khi tụ trong hộp bị phồng, cháy; chọn đúng trị số in trên tụ cũ.
Xem thêm các mã khác tại danh mục bơm giếng khoan Perotac 4 inch và Redpump thân nhỏ.
Câu hỏi thường gặp
Sơ đồ đấu dây bơm hỏa tiễn 1 pha gồm những dây nào?
Dây đi theo bơm thường có 4 sợi: 3 sợi đấu vào hộp tụ hoặc tủ điện, sợi riêng còn lại là dây mát (tiếp địa). Dây nguồn chuẩn bị là dây 3 lõi, tiết diện chọn theo công suất máy.
Cách đấu tụ bơm hỏa tiễn 1 pha như thế nào?
Mở hộp tụ đi theo máy, nối 3 dây của bơm với dây 3 lõi, bọc mối nối bằng cao su non rồi băng dính điện, đấu vào hộp tụ theo sơ đồ in trên nắp hộp tụ, sau cùng mới đấu nguồn 220 V.
Có nên dùng tủ điện tử thay hộp tụ không?
Tủ điện tử có thêm bảo vệ quá dòng, thấp dòng, quá áp, thấp áp và báo cạn – báo đầy, hợp với nơi điện chập chờn hoặc giếng hay cạn. Trước khi chạy cần đo điện áp nguồn, đối chiếu với điện áp ghi trên nhãn máy.
Bơm hỏa tiễn 3 pha đấu khác 1 pha ở chỗ nào?
Máy 3 pha 380 V không dùng hộp tụ: 3 dây pha của bơm đấu vào 3 cọc ra của tủ điện cơ hoặc tủ điện tử. Chạy thử rồi đo lưu lượng; nước lên yếu thì đảo chiều quay để chọn chiều cho lưu lượng lớn hơn.
Kết luận
Máy 1 pha đấu qua hộp tụ, tủ điện tử hoặc tủ điện cơ theo sơ đồ đi kèm máy; máy 3 pha đấu 3 dây pha vào tủ và kiểm chiều quay khi chạy thử. Không chắc cách đấu thì gọi Mr. Chính 0388330239 trước khi cấp điện.
